Android渲染知识

当你觉得自己开发了一个改变世界的应用的时候，你的用户可能并不会这么认为，他们认为你的应用又慢又卡，达不到他们所期望的那种顺滑，更谈不上改变这该死的世界了，回收站走你！等等！明明我这个应用在我的Nexus5上非常顺滑啊？你咋能说又慢又卡呢？如果你对Android的碎片化有一定了解的话，你就应该知道，很多低配置的手机并不像Nexus5那样有强大的处理器和GPU，以及没有被怎么污染的原生系统。

如果有大量的用户投诉说你的应用又卡又慢的时候，不要总是抱怨用户的低端手机，有时候问题就出在你的应用本身，可能涉及渲染、主线程阻塞等问题，需要先测量再定位。了解问题发生的根源，才能有效地解决问题。所以了解Android渲染相关的知识，是一个Android开发者必不可少的知识。

“16ms”对应的是 60Hz 下约 16.67ms 的显示间隔。90Hz、120Hz、144Hz 分别约为 11.11ms、8.33ms、6.94ms；应用的实际产帧期限还受调度和渲染流水线影响。不要只看某个函数是否超过 16ms，就认定整帧一定掉了或一定流畅。

设计与性能

渲染问题是开发应用时经常碰到的问题，一方面，设计师希望展现给用户一个超自然的体验，另一方面，这些华丽的动画和视图并不能在所有的Android手机上都流畅地运行。所以这就是问题所在。

Design vs Performance

绘制原理

Android 不会每隔 16ms 无条件重绘整个 Activity。在 View 体系中，内容失效、布局请求或动画等工作会推动下一帧；ViewRootImpl 把遍历回调交给 Choreographer 调度。静止且没有更新需求的界面，不需要仅因下一次刷新到来就重新执行整棵 View 树的绘制。这个按需调度在 Android 4.4.4 的 ViewRootImpl 和 Choreographer 中已经存在。

硬件加速也不意味着 CPU 不参与绘制。View 的测量、布局以及绘制命令记录需要 CPU；未失效的 display list 可以复用。Android 5.0 的 ThreadedRenderer 将渲染工作交给 RenderThread，GPU 异步执行命令，之后还要经过 SurfaceFlinger 的合成与显示。这几个阶段不能简化为“主线程结束，画面就已上屏”。硬件加速绘制模型

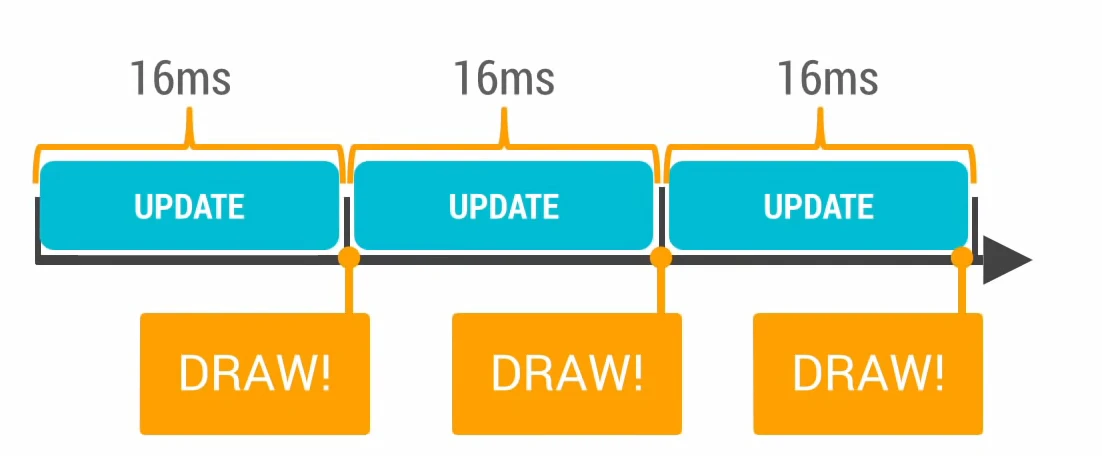

下面沿用原视频的 60Hz 简化图：连续动画的每一帧都赶上预期显示时机，视觉上才连贯。图里的 16ms 是约数，不是通用计时阈值。

Draw Good

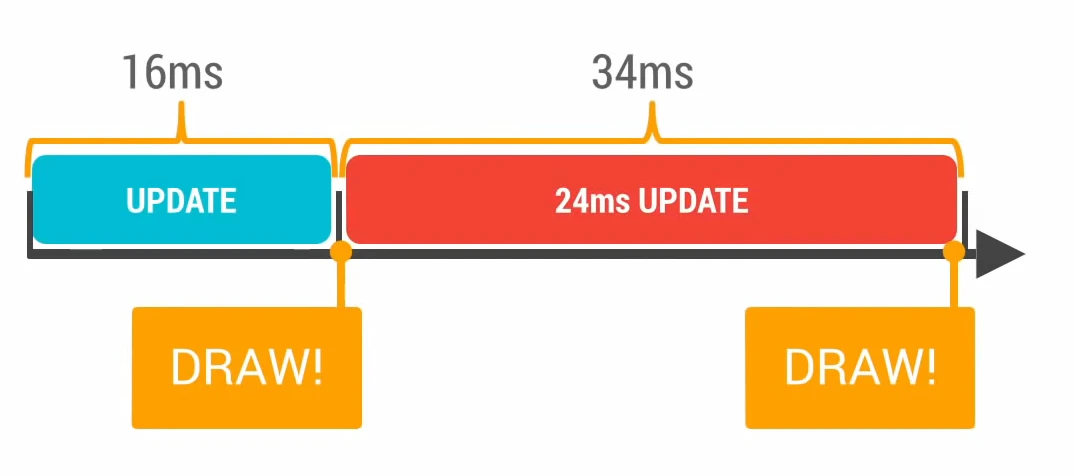

如果某次更新花了 24ms，错过了原本要赶上的显示时机，就可能出现通常说的掉帧或卡顿（jank）。

Draw Bad

没有可用的新 buffer 时，SurfaceFlinger 可以继续使用此前的 buffer，屏幕不等于停止刷新；其他图层也可能继续更新。SurfaceFlinger 说明

在固定 60Hz、只错过一个显示时机的简化例子里，旧内容会持续约 33.33ms，而非通常的 16.67ms。原图的“34ms”和旧文的“32ms”都不应当作精确测量值。实际延迟还受缓冲、调度、GPU 完成及提交时机影响，不能仅凭“24ms”推算某台设备必定丢几帧。

掉帧

掉帧是用户体验中一个非常核心的问题，用户将很容易察觉到由于掉帧而产生的卡顿感，如果此时用户正在与系统进行交互，比如滑动列表，或者正在打字，那么卡顿感是非常明显的。用户会马上对你的应用进行吐槽，下一步工作肯定是回收站走你！所以弄清楚掉帧的原因是非常重要的。

不过蛋疼的是，引起掉帧发生的原因非常多，比如：

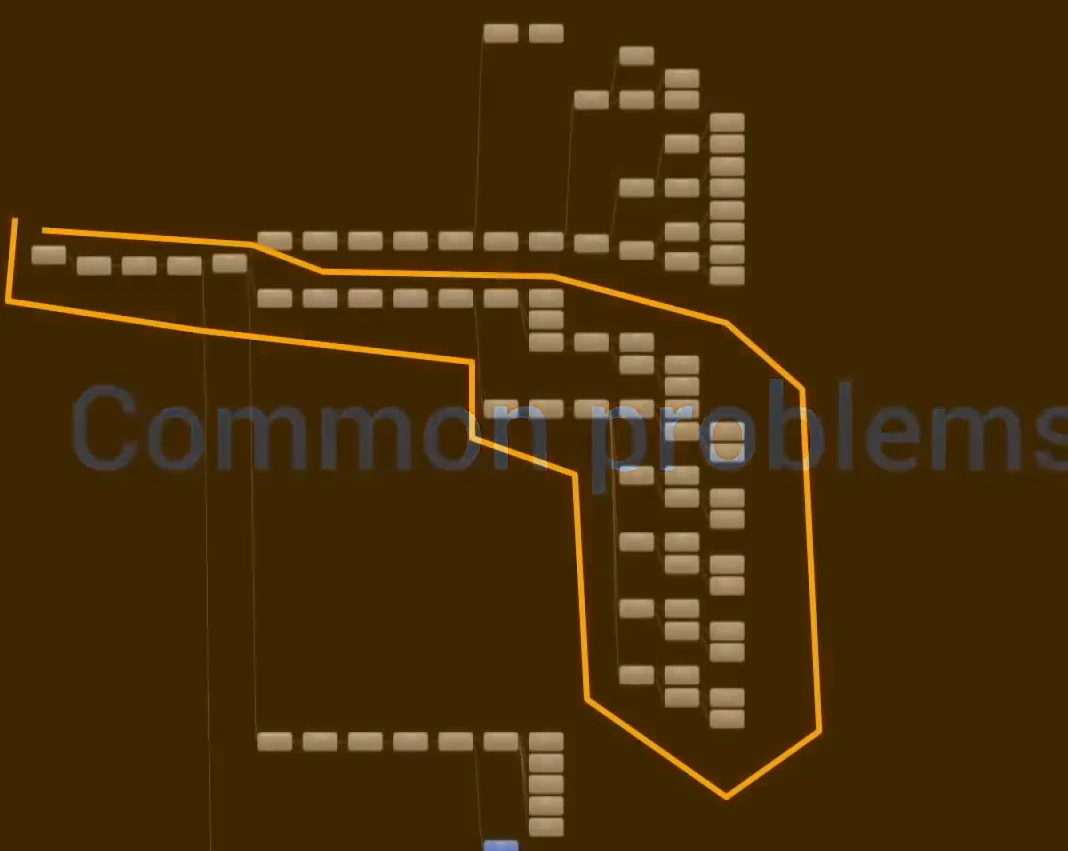

频繁触发不必要的测量、布局或绘制命令记录，增加 CPU 工作

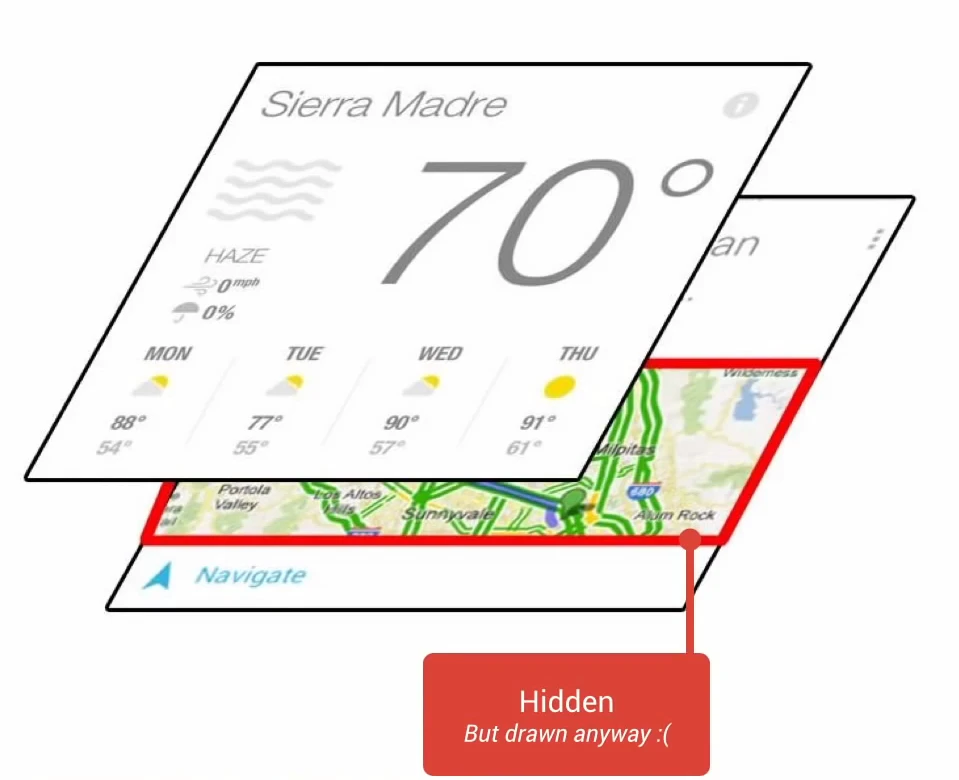

重复绘制最终被遮住的像素，增加渲染工作；具体代价还取决于裁剪、透明度和渲染器优化
动画反复触发昂贵的布局或绘制；动画数量本身不能直接证明 CPU/GPU 已成为瓶颈

检测和解决

检测和解决这些问题很大程度上依赖于你的应用程序架构，但是幸运的是，我们有很多开发者工具来协助我们发现和解决这些问题，有些工具甚至能追踪到具体出错的代码行数或者UI控件，这些工具包括但不限于：

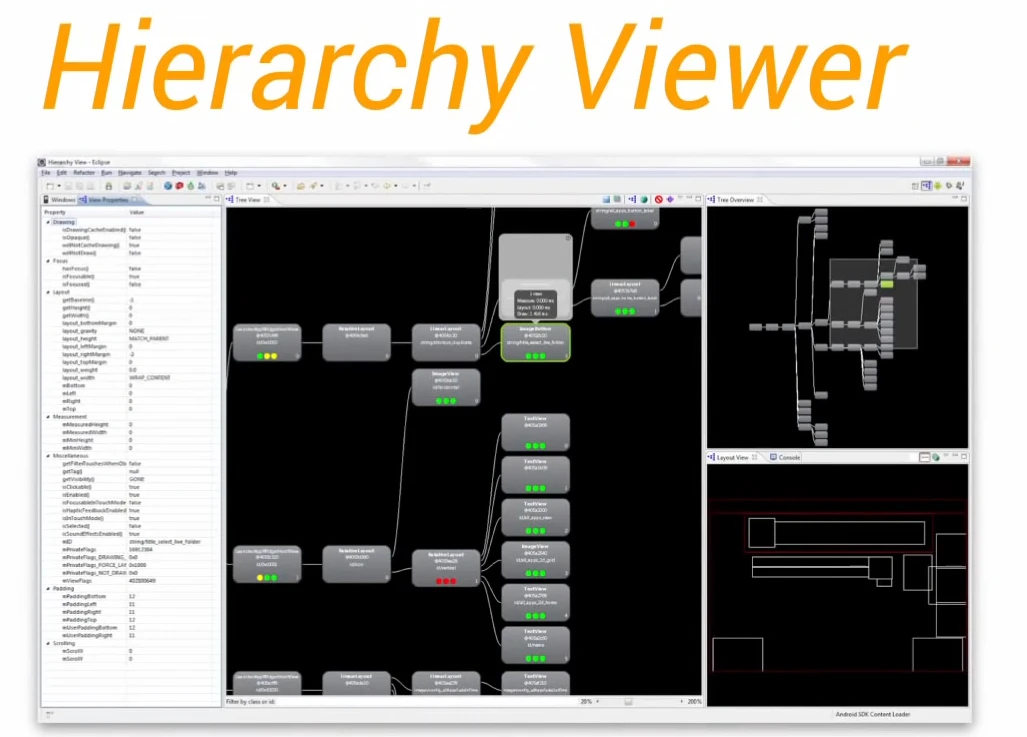

Hierarchy View

旧 Hierarchy Viewer 用来观察 View 层级，查找不必要的嵌套；层级深只是一条排查线索，不等于已证明掉帧或过度绘制。图中界面和 Window → Open Perspective → Hierarchy View 属于当年的工具入口。它所在的 Android Device Monitor 已在 Android Studio 3.1 弃用、3.2 移除，这些操作说明已过期。

现在用 Layout Inspector 检查可调试应用的 View、Compose 或混合布局，查看层级、属性、快照及 Compose 重组/跳过信息。它帮助解释界面结构；是否耗时、是否错过期限，还要结合性能采集，不能只用节点数或重组次数判断。

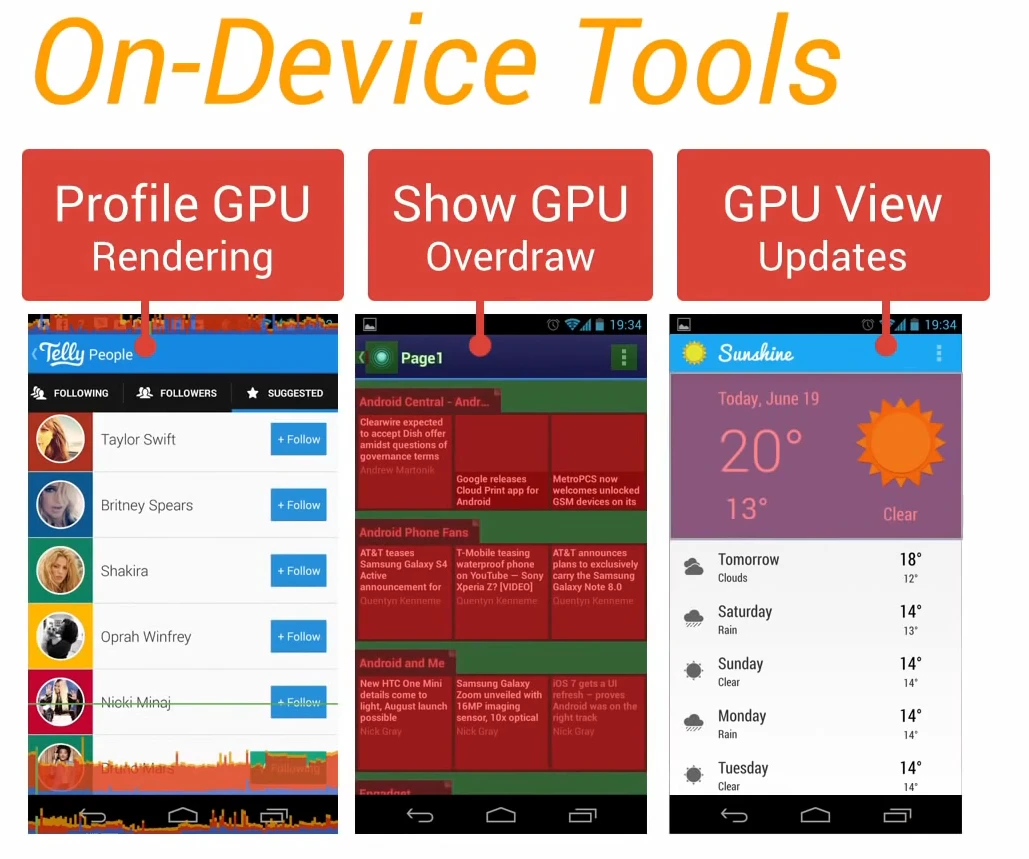

On-Device Tools – Profile GPU Rendering 、Show GPU Overdraw、GPU View Updates

On-Device Tools

这些工具位于开发者选项，并非统一放在辅助功能里；名称和位置随系统版本、厂商而变。Android 4.2 起通常需要在“关于手机”中连续点击版本号七次来开启开发者选项。官方入口说明

Profile GPU/HWUI Rendering：用柱形图观察绘制阶段，适合快速找异常。名称虽有 GPU，统计的是 CPU 侧阶段和等待等耗时，不是 GPU 的纯执行时间；也不能覆盖所有自建 OpenGL/Vulkan 渲染路径。官方说明
Debug GPU Overdraw：查看受该工具覆盖的绘制中，同一像素是否被重复画过。它给出过度绘制线索，不直接给出整帧延迟或每个像素的执行成本，下一篇会继续讲。
Show GPU View Updates：旧版用闪烁标出更新区域。以 Android 4.4.4 HardwareRenderer 为例，debug.hwui.show_dirty_regions 在部分帧把 dirty rectangle 覆上半透明红色。没闪红不代表那块区域改由 CPU 软件绘制；它可能没有更新，或该帧没有显示覆盖层。不要把它当 CPU/GPU 区域分类器，也不要与 Show Surface Updates、Show Hardware Layer Updates 混为一谈。

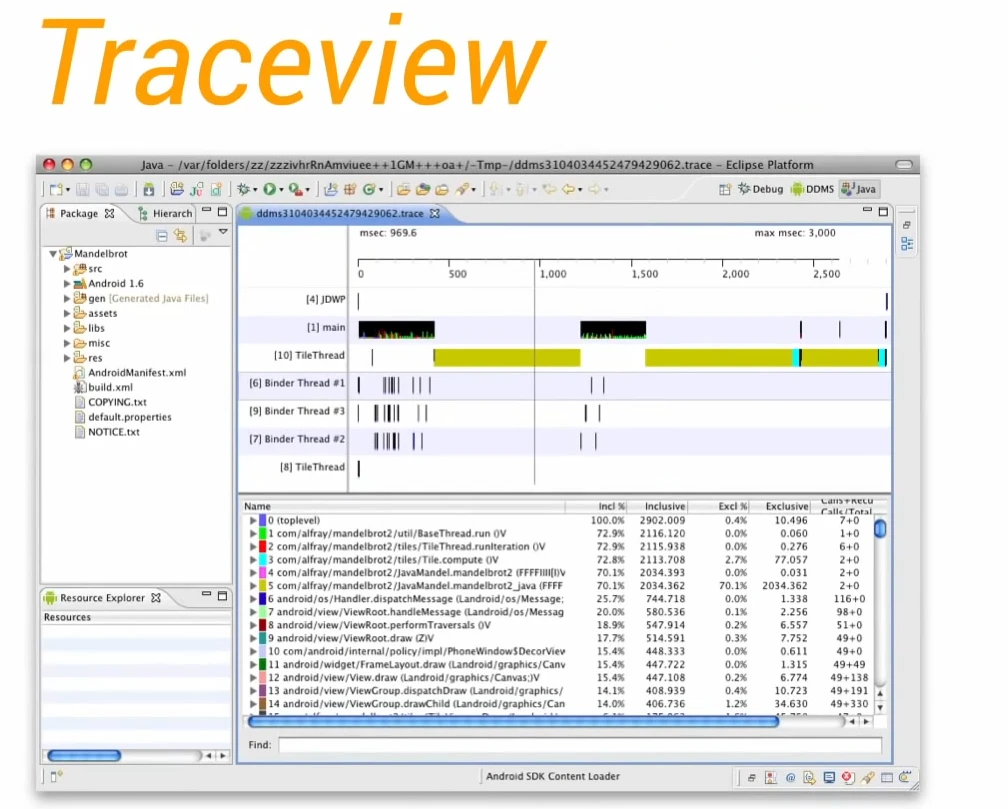

TraceView

Traceview 是旧的方法追踪查看器，图中主要是线程时间线和方法耗时统计，并非每一帧的显示时间线。它可以帮助找 Java 方法热点，不能完整描述 GPU 执行、跨进程调度和实际呈现时机，也不保证包含每个 native 函数。

Traceview 已弃用，Android Studio 3.2+ 使用 CPU Profiler 查看相关 .trace 文件。方法插桩会增加运行开销；采样对短方法也可能漏采，不能把一次追踪里的绝对耗时当未采集状态下的真实表现。方法追踪说明、追踪与采样的区别

今天排查这类问题，可以按三个步骤走：

用可复现的滑动或动画场景采集系统 trace。Android 12 / API 31+ 可看 Perfetto FrameTimeline 的预期与实际时间线，核对 jank 原因、应用帧与 SurfaceFlinger 的关联；旧系统和未被覆盖的渲染路径不能凭空得到同样的轨道。
对异常帧检查已采集到的主线程、RenderThread、调度与 GPU 证据。CPU 算得慢、等待锁、没被调度以及 GPU 尚未完成，是不同的问题；系统 trace 也不会自动记录每个函数。
修复后以相同设备和场景做 Macrobenchmark 回归。FrameTimingMetric 从 AndroidX Benchmark 1.1.0 提供，frameOverrunMs 要求 API 31+；按配置要求使用 non-debuggable、profileable 的目标应用，别把 Layout Inspector 调试会话当性能基准。

Perf Matters

keep calm, profile your code, and always remember, Perf Matters

总结

这是这个系列视频的第一个视频，从内容上来看，是从一个大的角度来看Render Performance，简单地讲述了一下Render Performance基本的概念，出现的原因以及排查的工具。在发现问题–定位问题–解决问题的流程上属于发现问题–定位问题，解决问题则基本没有提到。这也基本符合这一系列视频的基调：即着重于发现问题(使用工具发现问题、挖掘问题出现的原理和原因)和定位问题(使用工具定位)，如何解决问题则需要自己通过实战去进行锻炼，毕竟这种问题并没有一个通用的解决方法，每个应用都有每个应用自己的问题。
