Android Systrace 基础知识 -- Why 60 fps ？

字数统计: 2.5k阅读时长: 9 min

 2019/05/27

2026-10-13 技术更新：本文原发表于 2019 年，以 60 Hz 设备解释帧节奏。60 FPS 不是所有 Android 设备的固定标准；旧文中的统一 16.67 ms 预算、帧率不匹配及功耗结论已在下文修正，并补充 Android 11 / API 30、Android 12 / API 31 起的适配与分析入口。

本文是 Systrace 系列文章的第三篇，解释一下为何大家总是强调 60 fps。这里的 FPS 指应用画面的帧率，Hz 指屏幕刷新率，两者统计的对象不同，可以参考这篇文章：新的流畅体验，90Hz 漫谈

本系列的目的是通过 Systrace 这个工具，从另外一个角度来看待 Android 的运行，从另外一个角度来对 Framework 进行学习。也许你看了很多讲 Framework 的文章，但是总是记不住代码，或者不清楚其运行的流程，也许从 Systrace 这个图形化的角度，你可以理解的更深入一些。

本文先分清帧率与刷新率，再讨论帧节奏、功耗和响应延迟。到了 90 Hz、120 Hz 设备上，仍需要让内容更新与显示时序配合，但不再把 60 FPS 或 16.67 ms 当成统一标准。

系列文章目录

正文

今天来讲一下为何我们讲到流畅度，要首先说 60 帧。

我们先来理一下基本的概念：

60 FPS 表示每秒 60 帧，但要说明统计的是应用生成、提交还是最终呈现的帧。应用提交了 60 帧，不代表屏幕已经显示了 60 次独立的画面更新。
平均帧率相同，体验也可能不同。连续运动的画面需要尽量均匀地呈现；一会快、一会慢，会出现不稳定的运动节奏。
如果每秒均匀呈现 60 帧，两次新画面的间隔约为 1000 / 60 = 16.67 ms。这是目标间隔，不是“平均 60 FPS”自动满足的条件。

早期 Android 讲解常以 60 FPS 为目标，主要因为当时常用的 60 Hz 显示模式：希望每次刷新都有一帧按时准备好的新画面。这个例子有助于理解连续动画，但 Android 并不保证每次 Vsync 都产生新帧，静止页面也不需要为了凑满 60 FPS 持续重绘。

基本概念

FPS 描述内容帧率；Hz 描述显示刷新频率。在固定刷新模式下，60 Hz 的名义周期为 16.67 ms。设备可以支持多个刷新模式，实际使用哪个模式还受内容、系统策略和功耗条件影响，不能从面板标称“最高 120 Hz”推断当前一定是 120 Hz。Vsync 用来协调显示与渲染时序，也不意味着所有软件回调都在物理刷新瞬间执行。AOSP 多刷新率说明

固定刷新模式	名义刷新间隔	连续动画按每次刷新更新时的目标
60 Hz	16.67 ms	60 FPS
90 Hz	11.11 ms	90 FPS
120 Hz	8.33 ms	120 FPS
144 Hz	6.94 ms	144 FPS

这个表列的是 1000 / Hz。它不表示 Android 会每隔这些时间强制完整执行一次 measure、layout、draw，也不表示主线程、RenderThread、GPU、SurfaceFlinger 到屏幕呈现的所有工作都必须串行塞进同一个间隔。渲染可以流水化，具体一帧需要结合调度相位、截止时间、GPU 完成和呈现时间判断；只看主线程片段短于 16.67 ms，不能证明没有卡顿。

提高刷新率、同时提高内容帧率，通常意味着更多显示与渲染工作，但不能由此断言整机功耗随 Hz 线性增长。应用负载、分辨率、亮度、显示模式和设备实现都会影响结果。TFT 写入时序等屏幕设计约束也要结合具体面板讨论；功耗差异需要同设备、同场景测量。

效果提升

帧率和刷新率不同，不一定就会卡顿。稳定的 30 FPS 可以在 60 Hz 屏幕上让每帧持续两个刷新周期；60 FPS 也可以在 120 Hz 上按两个周期呈现一帧。内容帧数没有增加，但节奏可以均匀。反过来，即使平均值都是 60，如果提交和呈现时间不均匀，也可能看起来一顿一顿的。Android Frame Pacing 说明

对于同一段匀速运动，如果 30 FPS 和 60 FPS 都能稳定呈现，60 FPS 的新画面间隔从约 33.33 ms 缩短到 16.67 ms，相邻帧的运动位置变化也更小。但完整响应还包括输入、应用处理、排队和显示等环节，帧率翻倍不等于触控延迟必然减半。

原文的两个例子需要加上条件：

固定 75 Hz 显示 60 FPS 内容：75/60 不是整数，若采用重复帧匹配且不切换显示模式，就不能让每帧占用相同数量的刷新周期，可能产生节奏不均。不能简单概括成“完全没效果，只有费电”。
固定 30 Hz 显示 60 FPS 内容：每秒最多只有 30 次显示更新机会，无法完整呈现 60 次独立更新。但多余帧会被替换、丢弃还是让生产者等待，取决于缓冲队列和提交方式，不能一概说“恰好一半直接丢弃”。

更高刷新率也能改善低帧率内容的匹配。例如 24 FPS 视频在固定 60 Hz 下通常需要 3:2 重复节奏，而 120 Hz 可以让每个视频帧保持五个刷新周期，减少这类节奏不均。这不等于把视频变成了 120 FPS，也不说明电影和交互界面对延迟的要求相同。Android 帧率 API 说明

我当时给的体验建议是下面这一句，放在这里留个记录，不作为今天的购机推荐：

如果你想体验120hz 刷新率的屏幕，建议你试试 ipad pro ，用过之后你会觉得，60 hz 的屏幕确实有改善的空间。

原文列出的两个视频保留作历史延伸阅读，理解时也要区分内容帧率、显示节奏与交互延迟，不能从标题推导统一的流畅门槛：

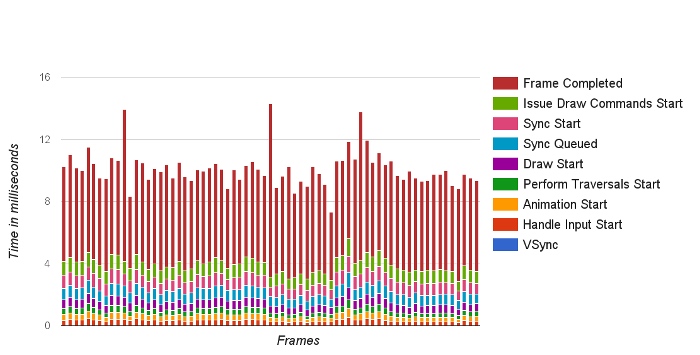

下面保留原来的帧阶段图。图例包括 VSync、输入、动画、Traversal、Draw、Sync 和 Frame Completed 等标记，可辅助理解当时的渲染阶段：

历史渲染帧阶段图

这张图没有附原始 Trace、设备和 Android 版本，不能只凭颜色和柱高还原所有阶段的统计口径，也不能把它当成 GPU 独立执行时间或输入到屏幕的完整延迟。开发者选项中的 Profile GPU/HWUI rendering 也会随系统版本改变分段；其中的 16.67 ms 参考线针对 60 FPS，不是所有刷新模式的统一验收线。官方渲染检查说明

在现代 Android 上怎么检查

先确认目标节奏。 看当前实际刷新模式和内容目标帧率。静止页面、视频、游戏和连续滚动的目标不同；显示刷新率的浮层不能直接当作应用 FPS。
表达帧率意图。 Android 11 / API 30 起可以用 Surface.setFrameRate() 告诉系统 Surface 的期望帧率，系统不保证采用请求值，这个调用也不会自动调整应用渲染循环。游戏可结合 Frame Pacing（Swappy）控制提交节奏，避免缓冲队列堆积带来的额外延迟。
检查实际帧与截止时间。 Android 12 / API 31 起可采集 FrameTimeline，结合 App 与 SurfaceFlinger 的 Expected/Actual Timeline、帧关联和线程调度分析。没有采到对应数据，不能解释成零卡顿；FrameTimeline 也不能单独替代完整的输入到显示延迟测量。

后续阅读可从 Perfetto 系列目录或高刷新率的优势与挑战继续。
