Systrace 线程 CPU 运行状态分析技巧 - Sleep 和 Uninterruptible Sleep 篇

字数统计: 4.7k阅读时长: 17 min
2022/03/13

本文是 Systrace 线程 CPU 运行状态分析技巧系列的第三篇,本文主要讲了使用 Systrace 分析 CPU 状态时遇到的 SleepUninterruptible Sleep 状态的原因排查方法与优化方法,这两个状态导致性能变差概率非常高,而且排查起来也比较费劲,网上也没有系统化的文档。

本系列的目的是通过 Systrace 这个工具,从另外一个角度来看待 Android 系统整体的运行,同时也从另外一个角度来对 Framework 进行学习。也许你看了很多讲 Framework 的文章,但是总是记不住代码,或者不清楚其运行的流程,也许从 Systrace 这个图形化的角度,你可以理解的更深入一些。Systrace 基础和实战系列大家可以在 Systrace 基础知识 - Systrace 预备知识 或者 博客文章目录 这里看到完整的目录

CPU 运行状态分析技巧系列 节选自付费知识星球 The Performance「Android 性能优化 - 系统性课程」 电子书,目前电子书正在每周更新中。付费知识星球 The Performance 是一个分享 Android 开发领域性能优化相关的圈子,主理人是三个国内一线手机厂商性能优化方面的一线开发者,有多年性能相关领域的知识积累和案例分析经验,可以提供性能、功耗分析知识的一站式服务,涵盖了基础、方法论、工具使用和最宝贵的案例分析,欢迎大家使用微信扫描 The Performance 知识星球简介 这篇文章中的二维码加入

  1. Systrace 线程 CPU 运行状态分析技巧 - Runnable 篇
  2. Systrace 线程 CPU 运行状态分析技巧 - Running 篇
  3. Systrace 线程 CPU 运行状态分析技巧 - Sleep 和 Uninterruptible Sleep 篇

Linux 中的 Sleep 状态是什么

TASK_INTERUPTIBLE vs TASK_UNINTERRUPTIBLE

一个线程的状态不属于 Running 或者 Runnable 的时候,那就是 Sleep 状态了(严谨来说,还有其他状态,不过对性能分析来说不常见,比如 STOP、Trace 等)。

在 Linux 中的Sleep 状态可以细分为 3 个状态:

  • TASK_INTERUPTIBLE → 可中断
  • TASK_UNINTERRUPTIBLE → 不可中断
  • TASK_KILLABLE → 等同于 TASK_WAKEKILL | TASK_UNINTERRUPTIBLE

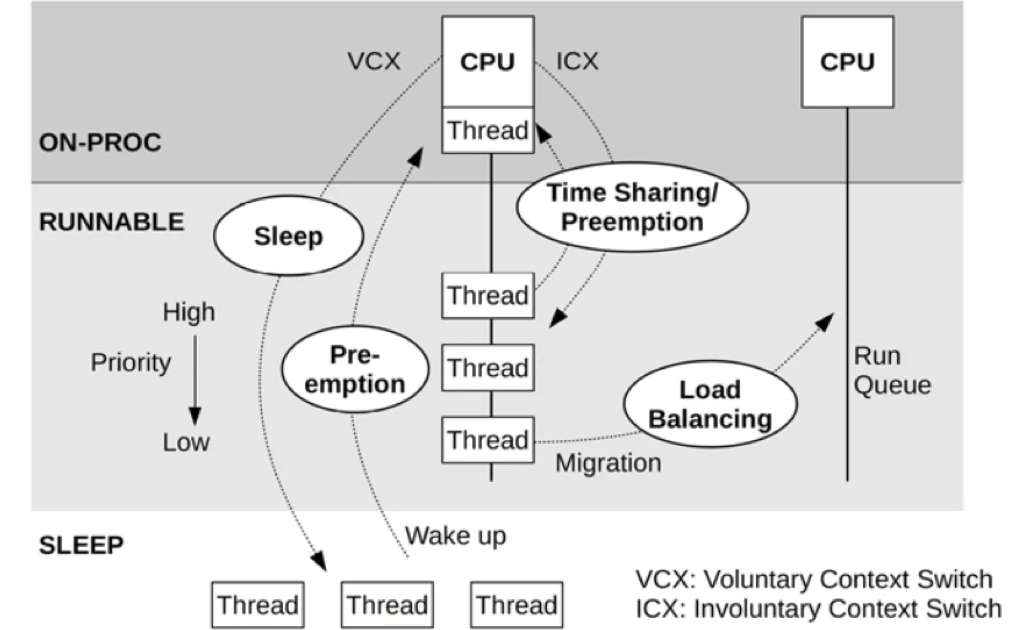

 "图 1: 性能之巅 2 CPU 优化"

在 Systrace/Perfetto 中,Sleep 状态指的是 Linux 中的TASK_INTERUPTIBLE,trace 中的颜色为白色。Uninterruptible Sleep 指的是 Linux 中的 TASK_UNINTERRUPTIBLE,trace 中的颜色为橙色。

本质上他们都是处于睡眠状态,拿不到 CPU的时间片,只有满足某些条件时才会拿到时间片,即变为 Runnable,随后是 Running。

TASK_INTERRUPTIBLE 与 TASK_UNINTERRUPTIBLE 本质上都是 Sleep,区别在于前者是可以处理 Signal 而后者不能,即使是 Kill 类型的Signal。因此,除非是拿到自己等待的资源之外,没有其他方法可以唤醒它们。 TASK_WAKEKILL 是指可以接受 Kill 类型的Signal 的TASK_UNINTERRUPTIBLE。

Android 中的 Looper、Java/Native 锁等待都属于 TAKS_INTERRUPTIBLE,因为他们可以被其他进程唤醒,应该说绝大部分的程序都处于 TAKS_INTERRUPTIBLE 状态,即 Sleep 状态。 看看 Systrace 中的一大片进程的白色状态就知道了(trace 中表现为白色块),它们绝大部分时间都是在 Runnning 跟 Sleep 状态之间转换,零星会看到几个 Runnable 或者 UninterruptibleSleep,即蓝色跟橙色。

TASK_UNINTERRUPTIBLE 作用

似乎看来 TASK_INTERUPTIBLE 就可以了,那为什么还要有 TASK_UNINTERRUPTIBLE 状态呢?

中断来源有两个,一个是硬件,另一个就是软件。硬件中断是外围控制芯片直接向 CPU 发送了中断信号,被 CPU 捕获并调用了对应的硬件处理函数。软件中断,前面说的 Signal、驱动程序里的 softirq 机制,主要用来在软件层面触发执行中断处理程序,也可以用作进程间通讯机制。

一个进程可以随时处理软中断或者硬件中断,他们的执行是在当前进程的上下文上,意味着共享进程的堆栈。但是在某种情况下,程序不希望有任何打扰,它就想等待自己所等待的事情执行完成。比如与硬件驱动打交道的流程,如 IO 等待、网络操作。 这是为了保护这段逻辑不会被其他事情所干扰,避免它进入不可控的状态

Linux 处理硬件调度的时候也会临时关闭中断控制器、调度的时候会临时关闭抢占功能,本质上为了 防止程序流程进入不可控的状态。这类状态本身执行时间非常短,但系统出异常、运行压力较大的时候可能会影响到性能。

https://elixir.bootlin.com/linux/latest/ident/TASK_UNINTERRUPTIBLE

可以看到内核中使用此状态的情况,典型的有 Swap 读数据、信号量机制、mutex 锁、内存慢路径回收等场景。

分析时候的注意点

首先要认识到 TASK_INTERUPTIBLE、TASK_UNINTERRUPTIBLE 状态的出现是正常的,但是如果这些这些状态的累计占比达到了一定程度,就要引起注意了。特别是在关键操作路径上这类状态的占比较多的时候,需要排查原因之后做相应的优化。 分析问题以及做优化的时候需要牢牢把握两个关键点,它类似于内功心法一样:

  1. 原因的排查方法
  2. 优化方法论

你需要知道是什么原因导致了这次睡眠,是主动的还是被动的?如果是主动的,通过走读代码调查是否是正常的逻辑。如果是被动的,故事的源头是什么? 这需要你对系统有足够多的认识,以及分析问题的经验,你需要经常看案例以增强自己的知识。

以下把 TASK_INTERUPTIBLE 称之为 Sleep,TASK_UNINTERRUPTIBLE称之为 UninterruptibleSleep,目的是与 Systrac 中的用词保持一致。

初期分析 Sleep 与 UninterruptibleSleep 状态的经验不足时你会感到困惑,这种困惑主要是来自于对系统的不了解。你需要读大量的框架层、内核层的代码才能从 Trace 中找出蛛丝马迹。目前并没有一种 Trace 工具能把整个逻辑链路描述的很清楚,而且他们有时候还有不准的时候,比如 Systrace 中的 wakeup_from 信息。只有广泛的系统运行原理做为支持储备,再结合 Trace 工具分析问题,才能做到准确定位问题根因。否则就是我经常说的「性能优化流氓」,你说什么是什么,别人也没法证伪。反复折磨测试同学复测,没测出来之后,这个问题也就不了了之了。

本文没办法列举完所有状态的原因,因此只能列举最为常见的类型,以及典型的实际案例。更重要的是,你需要掌握诊断方法,并结合源代码来定位问题。

Trace 中的可视化效果

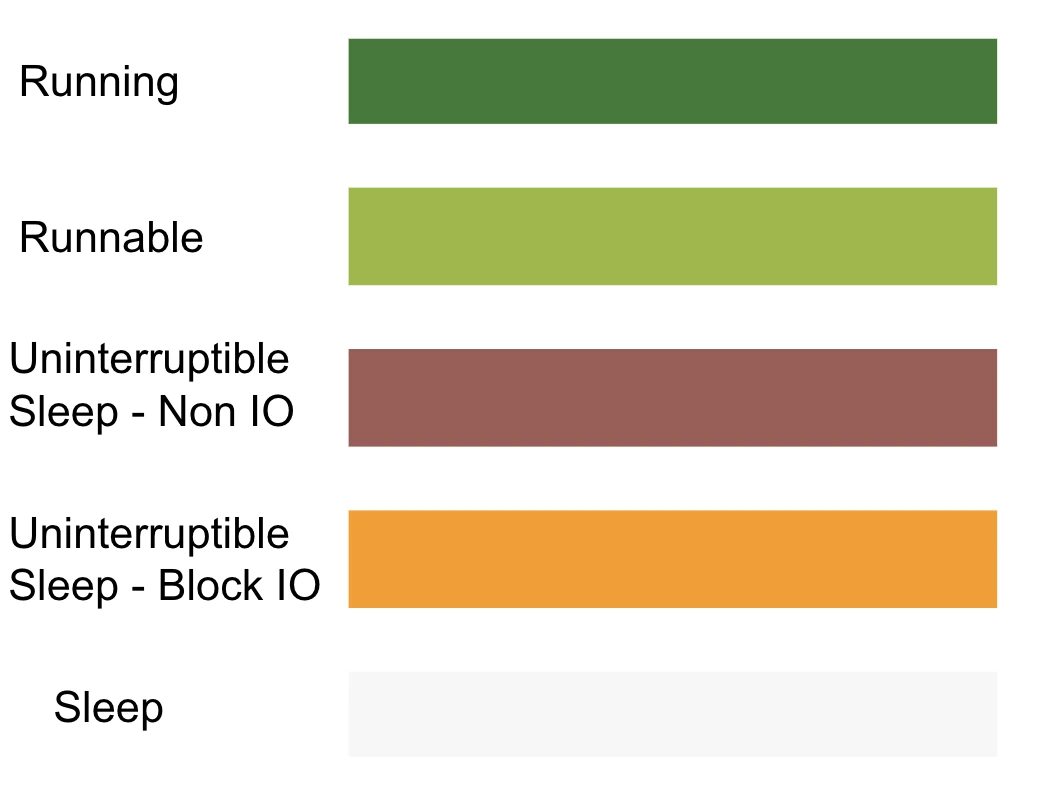

Pefetto 中支持显示的状态

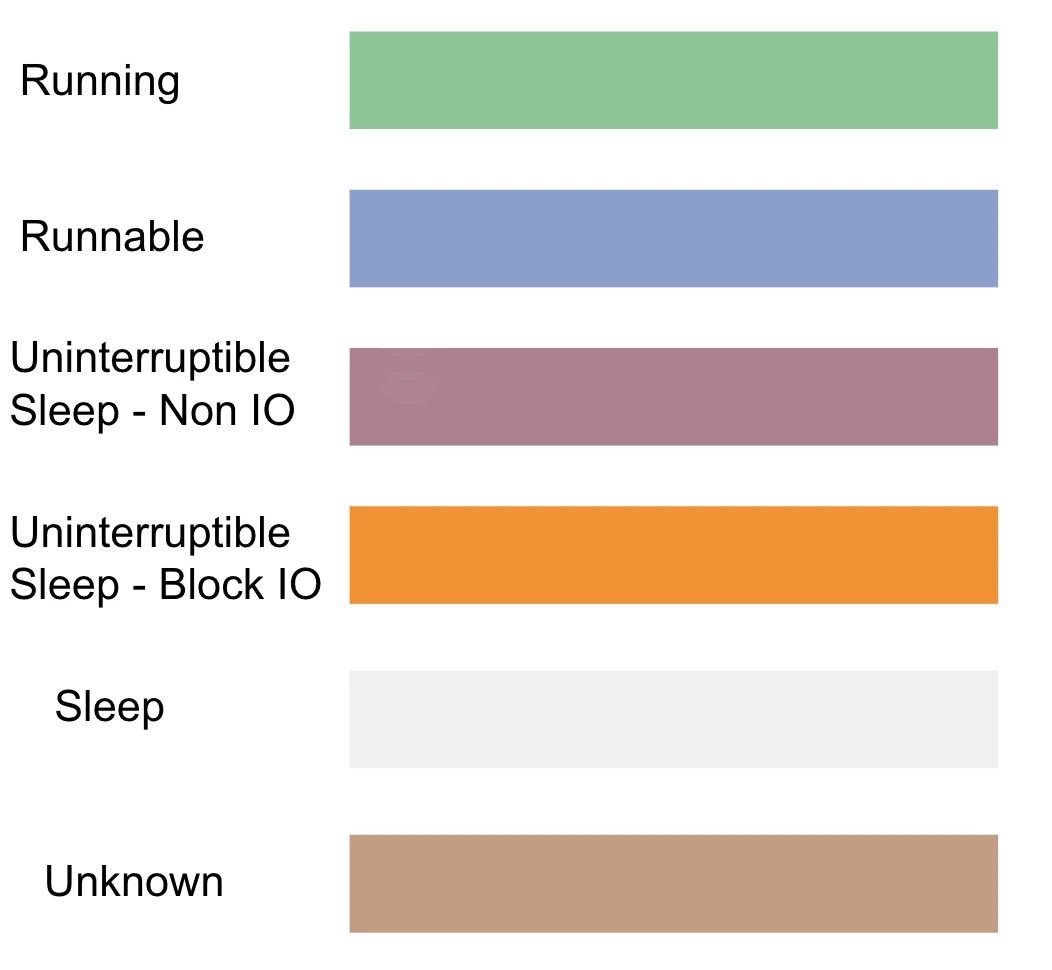

Systrace 支持显示的状态

Sleep 状态分析

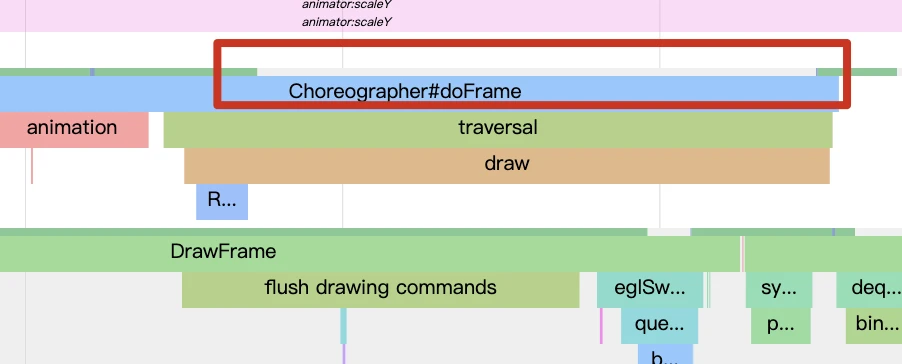

图 1: UIThread 等待 RenderThread

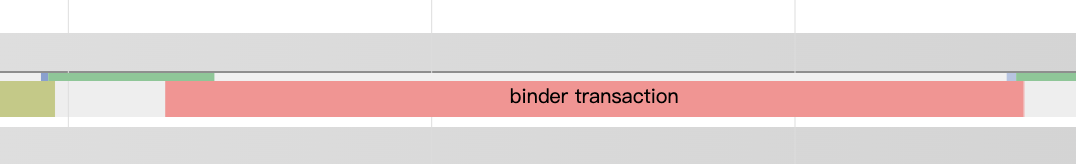

图 2: Binder 调用等待

诊断方法

通过 wakeup from tid: ***查看唤醒线程

Sleep 最常见的有图 1(UIThread 与 RenderThread 同步)的情况与图 2(Binder 调用)的情况。 Sleep 状态一般是由程序主动等待某个事件的发生而造成的,比如锁等待,因此它有个比较明确地唤醒源。比如图 1,UIThread 等待的是 RenderThread,你可以通过阅读代码来了解这种多线程之间的交互关系。虽然最直接,但是对开发者的要求非常高,因为这需要你熟读图形栈的代码。这可不是一般的难度,是追求的目标,但不具备普适性。

更简单的方法是通过所谓的 wakeup from tid: *** 来调查线程之间的交互关系。从前面的 Runnable 文章 中讲过,任何线程进入 Running 之前会先进入到 Runnable 状态,由此再转换成 Running。从 Sleep 状态切换到 Running,必然也要经过 Runnable。

进入到 Runnable 有两种方式,一种是 Running 中的程序被抢占了,暂时进入到 Runnable。还有一种是由另外一个线程将此线程(处于 Sleep 的线程)变成了 Runnable。

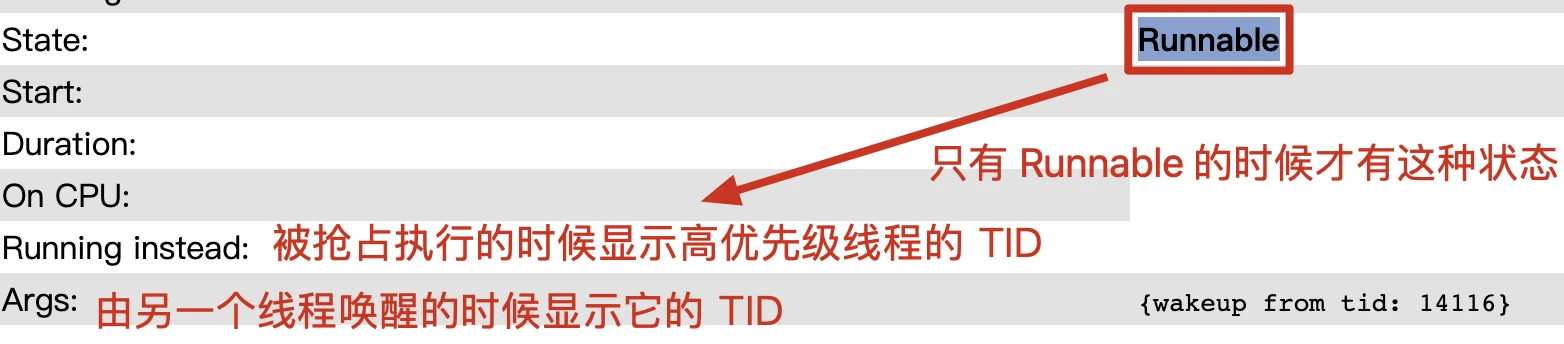

我们在调查Sleep 唤醒线程关系的时候,应用到的原理是第二种情况。在 Systrace 中这种是被 wakeup from tid: *** 信息所呈现。线程被抢占之后变成 Runnable,在 Systrace 中是被 Running Instead 呈现。

需要特别注意的是 wakeupfrom 这个有时候不准,原因是跟具体的 tracepoint 类型有关。分析的时候要注意甄别,不要一味地相信这个数据是对的。

其他方法

  1. Simpleperf 还原代码执行流
  2. 在 Systrace 寻找时间点对齐的事件

方法 1 适合用来看程序到底在执行什么操作进入到这种状态,是 IO 还是锁等待?球里连载 Simpleperf 工具的使用方法,其中「Simpleperf 分析篇 (1): 使用 Firefox Profiler 可视分析 Simpleperf 数据」介绍了可以按时间顺序看函数调用的可视化方法。其他使用也会陆续更新,直接搜关键字即可。

方法 2 是个比较笨的方法,但有时候也可以通过它找到蛛丝马迹,不过缺点是错误率比较高。

耗时过长的常见原因

  • Binder 操作 → 通过打开 Binder 对应的 trace,可方便的观察到调用到远端的 Binder 执行线程。如果 Binder 耗时长,要分析远端的 Binder 执行情况,是否是锁竞争?得不到CPU 时间片?要具体问题具体分析
  • Java\futex锁竞争等待 → 最常见也是最容易引起性能问题,当负载较高时候特别容易出现,特别是在 SystemServer 进程中。这是 Binder 多线程并行化或抢占公共资源导致的弊端。
  • 主动等待 → 线程主动进入 Sleep 状态,等待其它线程的唤醒,比如等待信号量的释放。优化建议:需要看代码逻辑分析等待是否合理,不合理就要优化掉。
  • 等待 GPU 执行完毕 → 等 GPU 任务执行完毕,Trace 中可以看到等 GPU fence 时间。常见的原因有渲染任务过重、 GPU 能力弱、GPU 频率低等。优化建议:提升 GPU 频率、降低渲染任务复杂度,比如精简 Shader、降低渲染分辨率、降低Texture 画质等。

UninterruptibleSleep 状态分析

诊断方法

本质上UninterruptibleSleep 也是一种 Sleep,因此分析 Sleep 状态时用到的方法也是通用的。不过此状态有两个特殊点与 Sleep 不同,因此在此特别说明。

  1. UninterruptibleSleep 分为 IOWait 与 Non-IOWait
  2. UninterruptibleSleep 有 Block reason

UninterruptibleSleep 分为 IOWait 与 Non-IOWait

IO 等待好理解,就是程序执行了 IO 操作。最简单的,程序如果没法从 PageCache 缓存里快速拿到数据,那就要与设备进行 IO 操作。CPU 内部缓存的访问速度是最快的,其次是内存,最后是磁盘。它们之间的延迟差异是数量级差异,因此系统越是从磁盘中读取数据,对整体性能的影响就越大。

非 IO 等待主要是指内核级别的锁等待,或者驱动程序中人为设置的等待。Linux 内核中某些路径是热点区域,因此不得不拿锁来进行保护。比如Binder 驱动,当负载大到一定程度,Binder 的内部的锁竞争导致的性能瓶颈就会呈现出来。

Block Reason

谷歌的 Riley Andrews(riandrews@google.com) 15年左右往内核里提交了一个 tracepoint 补丁,用于记录当发生 UninterruptibleSleep 的时候是否是 IO 等待、调用函数等信息。Systrace 中的展示的 IOWait 与 BlockReason,就是通过解析这条 tracepoint 而来的。这条代码提交的介绍如下(由于这笔提交未合入到 Linux 上游主线,因此要注意你用的内核是否单独带了此补丁):

1
2
3
4
5
6
7
sched: add sched blocked tracepoint which dumps out context of sleep.
Decare war on uninterruptible sleep. Add a tracepoint which
walks the kernel stack and dumps the first non-scheduler function
called before the scheduler is invoked.

Change-Id: [I19e965d5206329360a92cbfe2afcc8c30f65c229](https://android-review.googlesource.com/#/q/I19e965d5206329360a92cbfe2afcc8c30f65c229)
Signed-off-by: Riley Andrews [riandrews@google.com](mailto:riandrews@google.com)

在 ftrace(Systrace 使用的数据抓取机制) 中的被记录为

1
sched_blocked_reason: pid=30235 iowait=0 caller=get_user_pages_fast+0x34/0x70

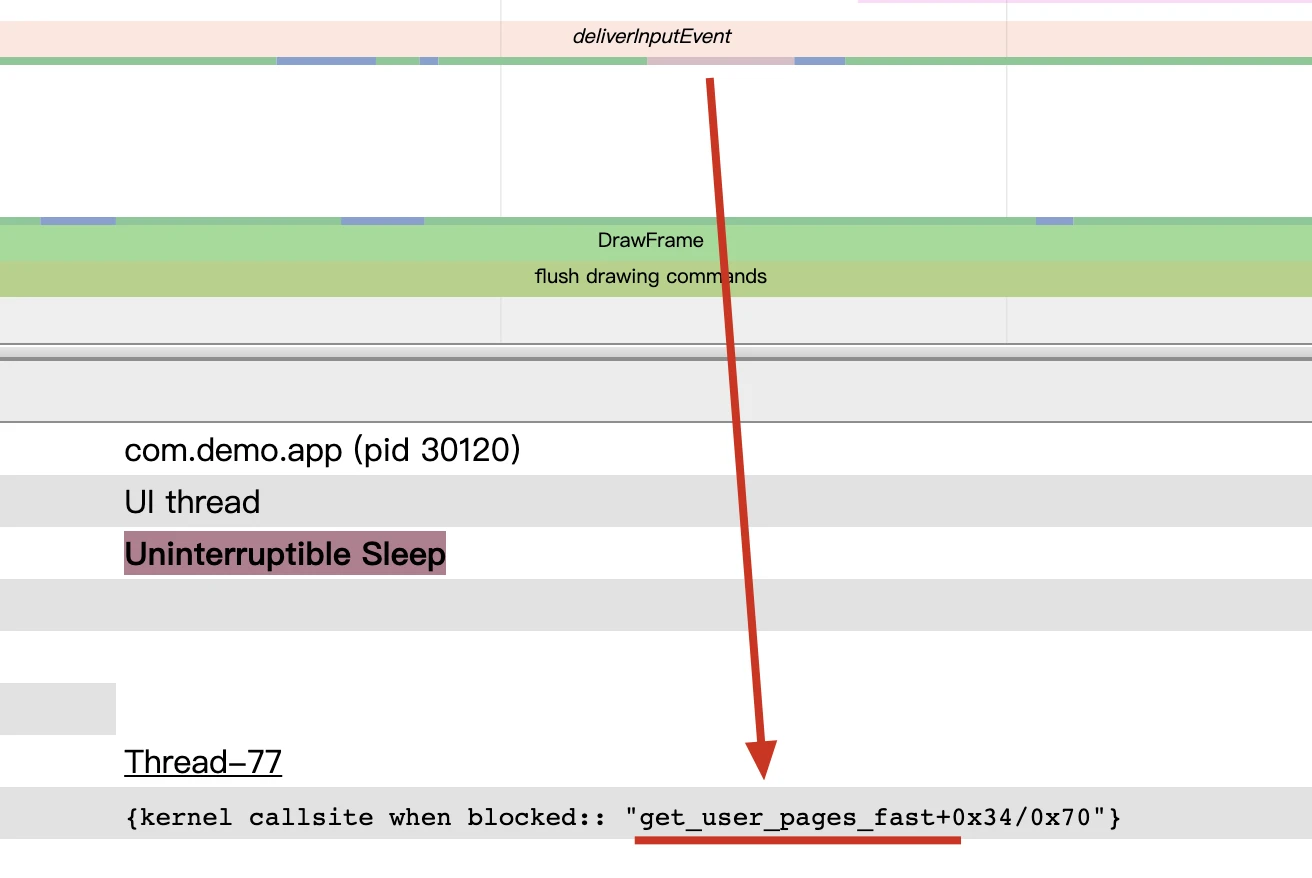

这句话被 Systrace 可视化的效果为:

主线程中有一段 Uninterruptible Sleep 状态,它的 BlockReason 是 get_user_pages_fast。它是一个 Linux 内核中函数的名字,代表着是线程是被它切换到了 UninterruptibleSleep 状态。为了查看具体的原因,需要查看这个函数的具体实现。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
/**
* get_user_pages_fast() - pin user pages in memory
* @start: starting user address
* @nr_pages: number of pages from start to pin
* @gup_flags: flags modifying pin behaviour
* @pages: array that receives pointers to the pages pinned.
* Should be at least nr_pages long.
*
* Attempt to pin user pages in memory without taking mm->mmap_lock.
* If not successful, it will fall back to taking the lock and
* calling get_user_pages().
*
* Returns number of pages pinned. This may be fewer than the number requested.
* If nr_pages is 0 or negative, returns 0. If no pages were pinned, returns
* -errno.
*/
int get_user_pages_fast(unsigned long start, int nr_pages,
unsigned int gup_flags, struct page **pages)
{
if (!is_valid_gup_flags(gup_flags))
return -EINVAL;

/*
* The caller may or may not have explicitly set FOLL_GET; either way is
* OK. However, internally (within mm/gup.c), gup fast variants must set
* FOLL_GET, because gup fast is always a "pin with a +1 page refcount"
* request.
*/
gup_flags |= FOLL_GET;
return internal_get_user_pages_fast(start, nr_pages, gup_flags, pages);
}
EXPORT_SYMBOL_GPL(get_user_pages_fast);

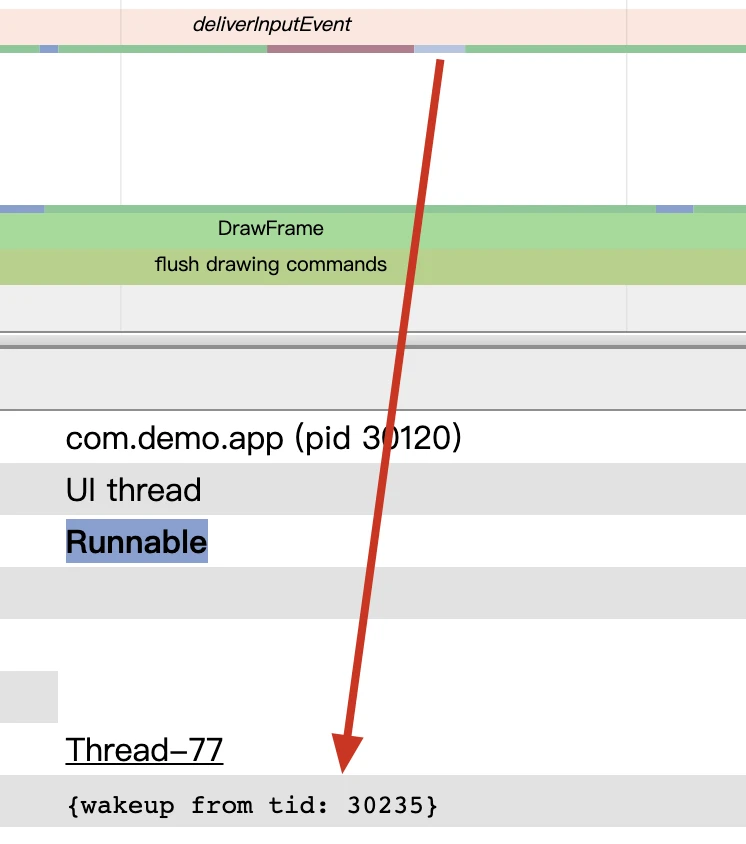

从函数解释上可以看到,函数首先是通过无锁的方式pin 应用侧的 pages,如果失败的时候不得不尝试持锁后走慢速执行路径。此时,无法持锁的时候那就要等待了,直到先前持锁的人释放锁。那之前被谁持有了呢?这时候可以利用之前介绍的Sleep 诊断方法,如下图。

UninterruptibleSleep 状态相比 Sleep 有点复杂,因为它涉及到 Linux 内部的实现。可能是内核本身的机制有问题,也有可能是应用层使用不对,因此要联合上层的行为综合诊断才行。毕竟内核也不是万能的,它也有自己的能力边界,当应用层的使用超过其边界的时候,就会出现影响性能的现象。

IOWait 常见原因与优化方法

1. 主动IO 操作

  • 程序进行频繁、大量的读或者写 IO 操作,这是最常见的情况。
  • 多个应用同时下发 IO 操作,导致器件的压力较大。同时执行的程序多的时候 IO 负载高的可能性也大。
  • 器件本身的 IO 性能较差,可通过 IO Benchmark 来进行排查。 常见的原因有磁盘碎片化、器件老化、剩余空间较少(越是低端机越明显)、读放大、写放大等等。
  • 文件系统特性,比如有些文件系统的内部操作会表现为 IO 等待。
  • 开启 Swap 机制的内核下,数据从 Swap 中读取。

优化方法

  • 调优 Readahead 机制
  • 指定文件到 PageCache,即 PinFile 机制
  • 调整 PageCache 回收策略
  • 调优清理垃圾文件策略

2. 低内存导致的 IO 变多

内存是个非常有意思的东西,由于它的速度比磁盘快,因此 OS 设计者们把内存当做磁盘的缓存,通过它来避免了部分IO操作的请求,非常有效的提升了整体 IO 性能。有两个极端情况,当系统内存特别大的时候,绝大部分操作都可以在内存中执行,此时整体 IO 性能会非常好。当系统内存特别低,以至于没办法缓存 IO 数据的时候,几乎所有的 IO 操作都直接与器件打交道,这时候整体性能相比内存多的时候而言是非常差的。

所以系统中的内存较少的时候 IO 等待的概率也会变高。所以,这个问题就变成了如何让系统中有足够多的内存?如何调节磁盘缓存的淘汰算法?

*优化方法 *

  • 关键路径上减少 IO 操作
  • 通过Readahead 机制读数据
  • 将热点数据尽量聚集在一起,使被 Readahead 机制命中的概率高
  • 最后一个老生常谈的,减少大量的内存分配、内存浪费等操作

系统中的内存是被各个进程所共用。当app 只考虑自己,肆无忌惮的使用计算资源,必然会影响到其他程序。这时候系统还是会回来压制你,到头来亏损的还是自己。 不过能想到这一步的开发者比较少,也不现实。明文化的执行系统约定,可能是个终极解决方案。

Non-IOWait 常见原因

  • 低内存导致等待 → 低内存的时候要回收其他程序或者缓存上的内存。
  • Binder 等待 → 有大量 Binder 操作的时候出现概率较高。
  • 各种各样的内核锁,不胜枚举。结合「诊断方法」来分析。

系统调度与 UninterruptibleSleep耦合的问题

当线程处于 UninterruptibleSleep 非 IO等待状态(即内核锁),而持有该锁的其他线程因 CPU 调度原因,较长时间处于 Runnable 状态。这时候就出现了有意思的现象,即使被等待的线程处于高优先级,它的依赖方没有被调度器及时的识别到,即使是非常短的锁持有,也会出现较长时间的等待。

规避或者彻底这类问题都是件比较难的事情,不同厂家实现了不同的解决方案,也是比较考虑厂家技术能力的一个问题。

附录

Linux 线程状态释义

线程状态 描述
S SLEEPING
R、R+ RUNNABLE
D UNINTR_SLEEP
T STOPPED
t DEBUG
Z ZOMBIE
X EXIT_DEAD
x TASK_DEAD
K WAKE_KILL
W WAKING
D K
D W

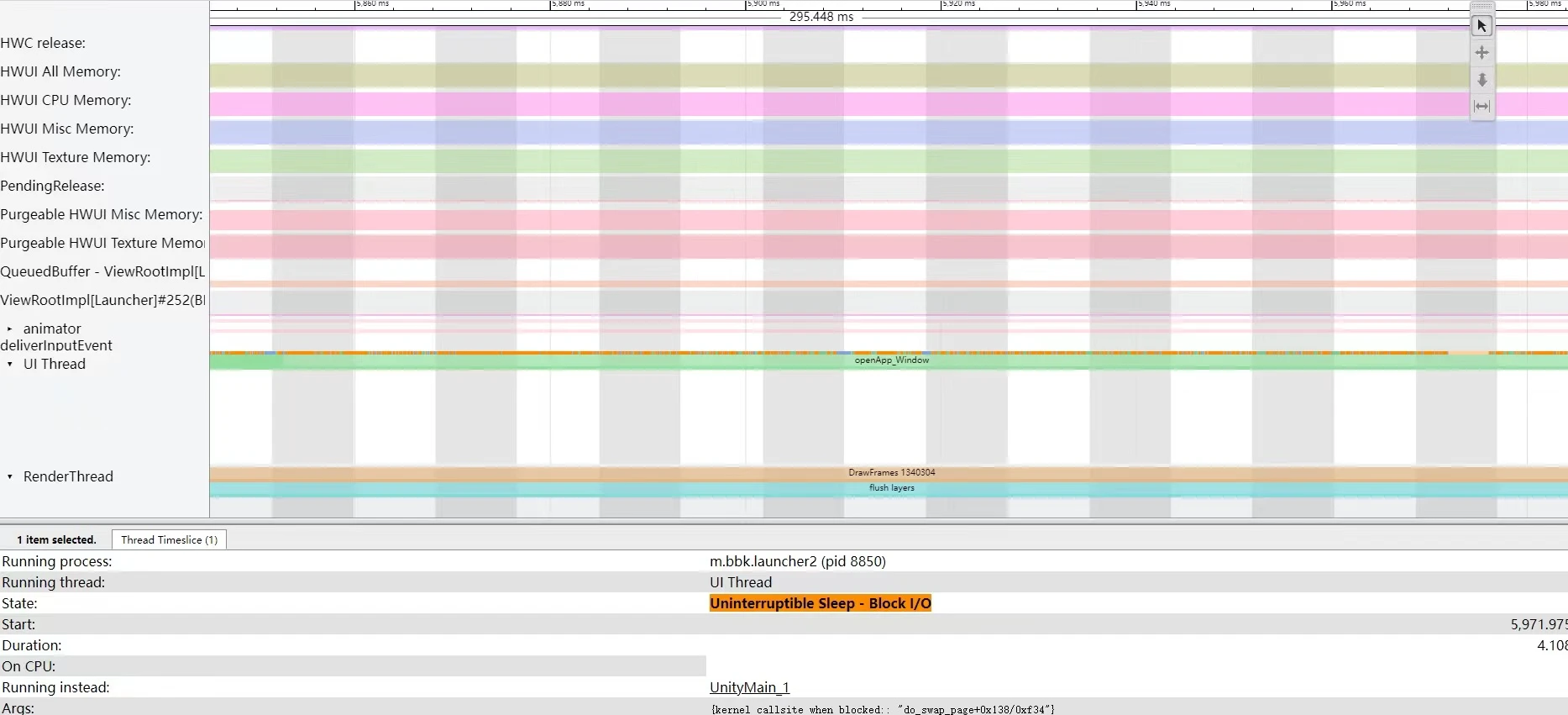

案例: 从 Swap 读取数据时的等待

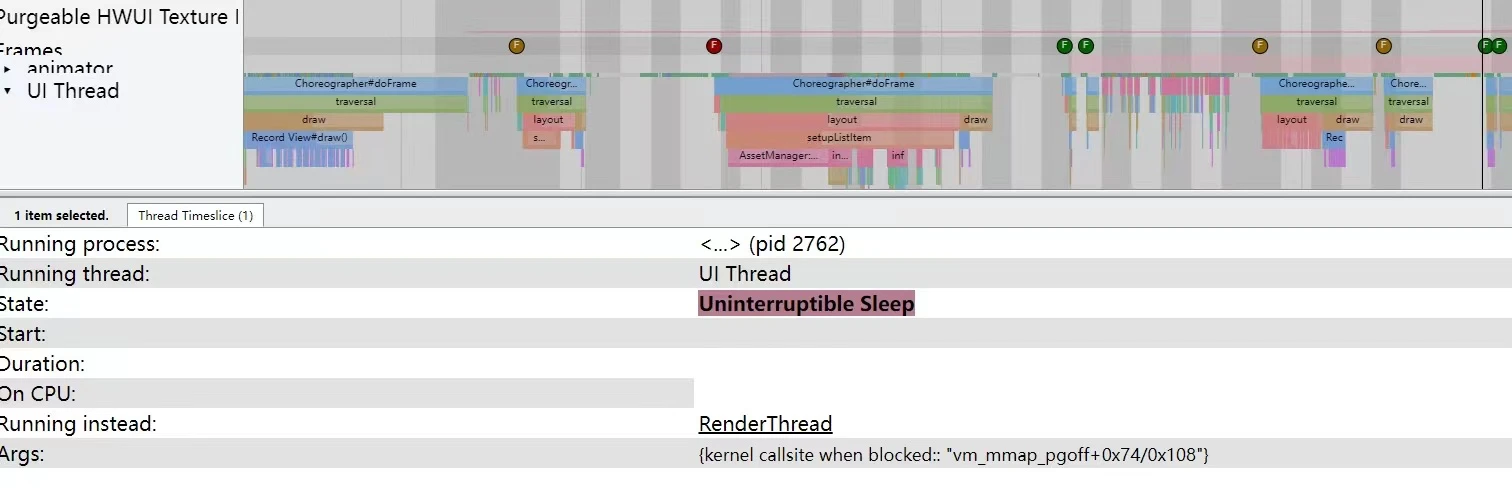

案例: 同进程的多个线程进行 mmap

共享同一个 mm_struct 的线程同时执行 mmap() 系统调用进行 vma 分配时发生锁竞争。

mmap_write_lock_killable() 与 mmap_write_unlock() 包起来的区域就是由锁受保护的区域。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
unsigned long vm_mmap_pgoff(struct file *file, unsigned long addr,
unsigned long len, unsigned long prot,
unsigned long flag, unsigned long pgoff)
{
unsigned long ret;
struct mm_struct *mm = current->mm;
unsigned long populate;
LIST_HEAD(uf);

ret = security_mmap_file(file, prot, flag);
if (!ret) {
if (mmap_write_lock_killable(mm))
return -EINTR;
ret = do_mmap(file, addr, len, prot, flag, pgoff, &populate,
&uf);
mmap_write_unlock(mm);
userfaultfd_unmap_complete(mm, &uf);
if (populate)
mm_populate(ret, populate);
}
return ret;
}
